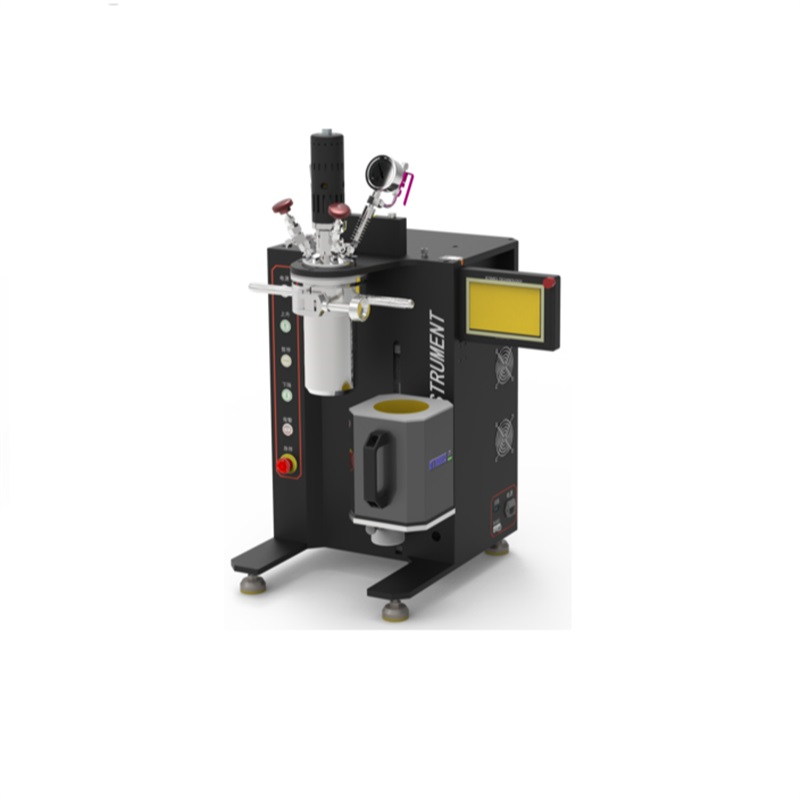

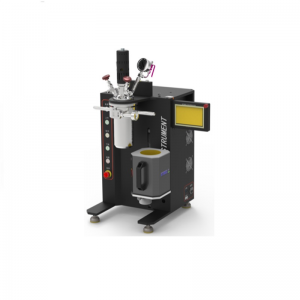

超高压反应釜
一、概 述
高温高压反应釜用于金相挂片在超高温高压条件下环境模拟。
二、主要技术参数
（1）、加热温度:室温～1050℃,控温精度≤0.5%±1d
（2）、釜体耐压：250MPa,压力显示精度±0.01MPa
（3）、釜体容积:50ml-10L，最大样品量5000g
（4）、仪表精度：±1℃
（5）、恒温时间:≥100h
三、装置流程
控制流程图如下：
超高压反应釜
四、装置主要组成
该反应釜结构主要包括：高温反应釜体、中频加热系统、温度控制系统、脱气仪系统、制冷系统、压力检测、安全控制、电子电路、控制系统等。
（1）、高温反应釜体：包括高温高压筒体、筒体顶盖、耐温锥型密封圈、样品杯、四通通阀等组件。釜体材料选用高温合金材料制作，本材料强度高、耐温性能好。釜体设有进、出口和压力检测口，堵头设计为自封式结构，密封可靠，拆卸方便。样品室内设有样品架（放置金属挂片使用），设计方便，便于放样、取样，与顶盖连接设计有特殊三通阀门与之相连。整个釜体安装在特制工作台上保温套、加热圈设有锁紧装置，上下可任意调节。反应釜结构图见“高温高压反应釜结构示意图"。
（2）、中频加热系统：输入电压 三相380V/50-60Hz，最大输出振荡功率40KVA，输出振荡频率，16-20KHz，输出振荡电流20-60A连续可调，最大输出功率40KW，安全保护空气开关，中频冷却水高温高压反应釜冷却水，水流小或断水，停电时，中频能自动关闭，来电时不再接通电源。负载连续率80%,4m2热交换器一台，20T冷却塔一台。
通过微机进行时间控制（100小时以上），设定时间终止中频自动停止，自动关闭中频电源，当循环水停止或水压低时，同时关闭中频电源。
（3）、温度仪表控制：测量精度≤0.5%±1d,信号输出4-20mA,测量范围为室温－1500℃。工作电源50Hz 220VAC±10%,可控硅驱动，显示分辨率0.1℃。
（4）、循环水系统：主要由循环水泵两台，4m2热交换器一台，20T冷却塔一台，循环水系统进出口尺寸尽量一致。
（5）、压力检测：采用高温压力传感器，测量（外加冷却水）。仪表数字显示，分辨率±0.01MPa。
（6）、安全控制：超温、超压、断电保护措施。压力超过设计压力时有报警提示，自动切断电源停止加热，自动安全卸压。卸压方式采用膜片式安全阀或者阀杆式膜片控制阀。
（8）、电子电路：包括电源、压力控制、温度控制、安全控制，可手动仪表控制和微机控制。控制流程见附图：“高温高压反应釜控制流程图"。
五、主要技术特点：
（1）、高温合金材料，具有耐高温（1100℃）、耐腐蚀。
（2）、密封机构为自闭式，拆装方便，密封性能可靠。
（3）、系统温度压力保护可靠。
